喷墨打印技术在AMOLED领域的应用介绍

2016-08-29  来源:互联网  浏览:2338  0人参与评论
摘要: 喷墨打印技术在AMOLED领域的应用介绍

  前言

  目前,小尺寸AMOLED显示屏的有机发光部分使用的是FMM+(Fine metal Mask)蒸镀的技术方案量产,代表厂商是三星,其绝大多数AMOLED产能都应用在galaxy系列手机上。但是FMM+技术方案在大尺寸AMOLED 显示模组上却无法使用,因为金属掩膜板的金属形变问题,蒸镀工艺中均一性难以保证,以及为了解决大尺寸mask难以对位的问题。另一家韩国面板厂LGD选 择了某种程度上的权宜之计,即使用白光OLED添加彩膜的方案,来实现RGB的图形化显示。但是由于其白光有机发光层仍然采用蒸镀工艺的高真空制程,故设 备昂贵;另一方面,材料利用率也较低,此外其在大尺寸的量产表现上一直良率不高,最终产品的价格高昂,所以市场的接受度一直无显著提升。



  最近几年随着喷墨打印设备和溶液型AMOLED材料性能的不断进步,喷墨打印AMOLED的技术开发不断受到业内关注。



  喷墨打印制程工艺是将数十兆分之一升(皮升)的溶液(通常在一皮升到几十皮升之间),以每秒数百次以上的频率喷洒在特定的对象上,然后将溶剂去除形 成干燥薄膜的成膜制程技术。比起传统真空蒸镀制程,其材料使用效率大大提升,此外,由于器件结构简单,没有Mask对位等问题,理论上良率也可大幅度提 升。

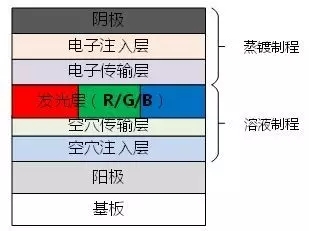

  如下是常规的OLED器件结构示意图,目前的喷墨打印技术主要是替代OLED的底层,后面几层仍然是采用蒸镀制程。这主要是考虑到各层材料在成膜工艺中之间的互溶等工艺问题,现在还难以做到全部替代。


  喷墨打印关键设备构造

  喷墨打印技术有两种基本类型:连续式喷墨 (CIJ)和按需式喷墨 (DOD IJ)。连续式喷墨技术多用在喷码机、部分数字印刷机领域,本文不做详述。DOD模式具有液滴尺寸小,墨滴落点精确可控等优点,使其更易在图形化要求高的 领域得到应用。在AMOLED显示领域,DOD模式的喷墨打印技术可以以0到25kHz的频率分散出150μm(液滴直径) 甚至小至15μm的液滴。按需式喷墨头从工作原理上主要分为压电式、静电式、热发泡式、超声波式4种,目前业界主要使用的是压电式。



  以下对其进行简要介绍:

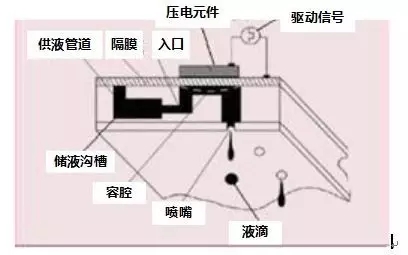

  为了更好理解按需式喷墨头的工作原理,首先介绍压电式喷头的构造,下图是一个常规的压电式喷墨打印头的内部构造示意图。压电元件(通常为陶瓷材料) 以水平片状形式封装在振动板(同时也是隔膜)上,电极沉积在压电元件上下两面,电场方向与压电元件的极化方向平行。当电极两端施加电压时,压电元件弯曲, 导致振动板向压力腔内部弯曲,将墨水从压力腔中挤压出去。电压释放后,振动板恢复原状,墨水容腔增大,墨水向回收缩,斩断墨水,形成墨滴喷出。每个喷头通 常包含有多个(如128或256等)等间距排列的喷嘴,每一个喷嘴的至少一个腔壁覆盖有压电材料薄膜,工作时,压电材料薄膜由于逆压电效应,将施加在其上 的电脉冲信号(即电能)转化成机械能,从而完成吸墨、喷墨的过程。由于压电元件的形变程度与驱动电压成正比,通过电压波形控制,能较容易地改变墨滴大小和 喷射速度。


  影响喷墨打印OLED品质的主要因素

  利用打印方式制备有机电致发光器件的工艺中,影响屏幕点亮效果的两个最重要的因素就是干燥后的薄膜形貌和厚度均一性。



  影响形貌的因素是割墙的材料属性和结构、界面处理工艺、墨水特性以及干燥工艺等;而厚度的均一性差异则主要取决于不同喷头的液滴体积的均一性控制。设备、材料、工艺等都会对如上的多重因素造成影响,因此要达到良好的整屏点亮均一性效果,具有很大的难度。

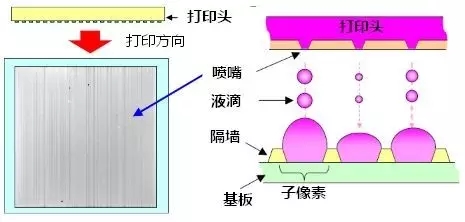

  如下图所示,点亮的OLED瓶上沿着打印方向有一系列的明暗亮度不一的条纹,其主要是由于喷嘴间的喷墨体积不一致造成的一种显示mura,业内称之 为Suji mura,其通常为像素级别的宽度。研究发现,通常当相邻子像素间的墨滴体积偏差大于0.5%以上就可以在点亮产品上看到Suji mura。



  对于喷墨打印技术来说,Suji mura是非常常见的,也是必须要克服的。其产生的原因比较明确,但是解决起来却较复杂。主要和喷头液滴体积的精确控制能力以及打印方式有关。液滴体积的 精确控制,一方面要求喷头的加工精度必须很高,所有喷嘴本身加工精度偏差必须在一定范围内。另一方面,还必须通过电压波形的调节对每个喷嘴喷墨的体积进行 校准,使其达到一定的偏差范围内。


Swath mura及产生原理示意图

  作者简介:代青,博士,高级工程师。2011年毕业于中国科学院理化技术研究所,现就职于BOE VOSBU新技术研发部。入职以来一直从事AMOLED溶液制程,尤其是喷墨打印技术相关的研究工作。作为核心成员参与或主持多个溶液制程技术的研发项 目,其中包括集团年度优秀研发项目一等奖一个,现作为PM主持集团一个重大战略专项项目。
