全彩外露穿孔字LED灯串SD卡控制器的接线方法？

为了帮助用户解决“全彩外露穿孔字LED灯串SD卡控制器的接线方法”相关的问题，深圳四维鑫光电工程部为大家对相关的解决方案进行了整理,具体解决方案如下：

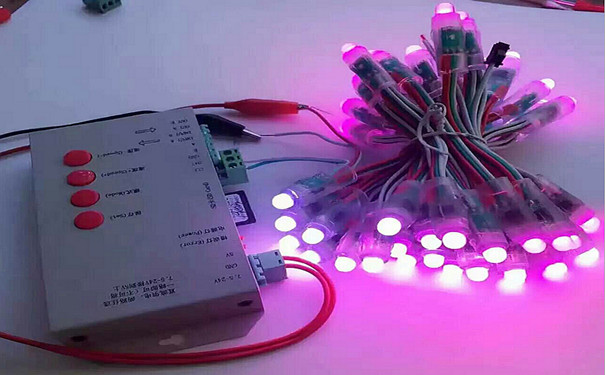

全彩LED灯串为50颗一串，上面的线分为两类。电源线、信号控制线。接线时候需要分开，每一串外露灯都要接到（直流电源）主电源线上面为并联。

信号线一般是数据线、时钟线、地线，在控制器上面分别有对应的接口 DAT（数据接口） clk（时钟接口） GND（地线接口），安装前问好供应商灯串上面控制信号线分别为什么颜色的线，然后对应的在接线端子上面接好，所有LED灯串信号接线为串接模式，从头连到尾。

温馨提示：一台LED电源最好拉三对正负极电源线出去，每对电源线，提供1/3最佳电源供应功率，最佳供电功率一般不查过电源最大功率的80%，一颗全彩外露灯的功率为0.3W。

深圳四维鑫光电生产的全彩LED灯串全部采用公母头对接模式，方便用户接线及SD卡控制器接线，如果需要更深入的了解““全彩外露穿孔字LED灯串SD卡控制器的接线方法”欢迎来电咨询：田经理15013539554

● 本文《全彩外露穿孔字LED灯串SD卡控制器的接线方法？》来自深圳四维鑫光电官网，欢迎转载。
