墨滴观测系统是喷墨打印机墨水开发过程中必不可少的开发工具，是打印机墨水开发利器。

    这个视频是赛尔XAAR利用墨滴观测系统，观测赛尔喷头喷射的墨滴运行情况

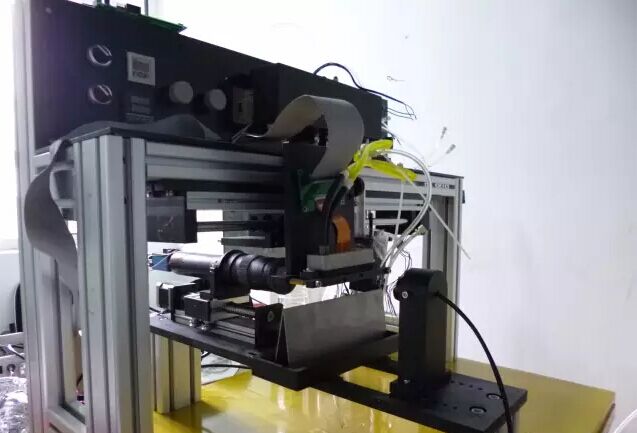

    墨滴观测系统，是配有CCD高速摄像机检测系统，拍摄并记录数据图像视频。任何厂家的喷头控制板只需接入触发信号，就可以观测从打印头喷出的每滴墨水的飞行轨迹,可以自动测量喷墨墨点速度、体积,从而来判断喷头控制板卡电压、脉冲波形与墨水之间匹配状态与稳定性。

技术参数：

1、自动测量同个墨滴速度、体积、偏转角度、墨滴圆度，同时支持单墨滴，双墨滴测量。

2、可以在高频、低频条件下自动测量墨滴体积，速度。

3、(a)支持外部触发：接入点火脉冲信号，5V或3.3V差分信号或单端信号,脉宽高电平2us-10us之间。(b)可以在软件界面中实时显示外部触发频率。

4、 LED闪光灯亮度可调。

5、 选用进口专业CCD相机。

6、 用户可自己保存当前图像，视频，包括测量数据。

7、 可以运用在任何一款压电喷头的墨水开发中，如（DIMATIX-SPECTRA、XAAR赛尔、SEIKO精工、KONICAMINOLTA柯尼卡、 EPSON爱普生、RICOH理光、KYOCERA京瓷、TOSHIBA东芝、松下），热发泡喷头HP惠普等系列喷头配合使用。

测试判断：

1、观测墨滴飞行轨迹时，查看是否有卫星点、拖尾状态、散喷、斜喷。

2、灰度打印时，观测几级灰度墨滴是否追加到同一墨滴。

3、 多排喷嘴喷头，观测喷头前后排喷嘴喷墨速度是否一致。

4、喷墨控制板卡与喷头、墨水之间是否匹配。喷墨控制板卡数据是否有出错。

5、 通过修改喷头电压、脉冲波形、点火频率等喷头参数，墨滴观测系统来分析墨滴状态，从而为打印设备提供最佳的喷头驱动参数。
