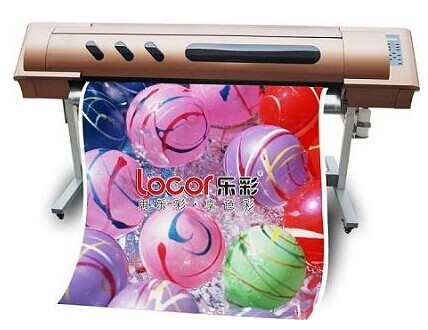

写真机做为大尺寸画面的主要打印设备，相信很多用户会遇到使用CAD进行出图，但在蒙泰打印程序是不支持直接导入CAD的DWG格式文件打印的，因此，使用写真机如何打印CAD文件图形呢？



　　如果您使用的写真机RIP系统软件支持直接打印输出话，就无需对CAD文件进行图片格式转换，例如photoprint打印系统可以支持cad用写真机直接出图，但是，在众多国产写真机的使用中都是使用蒙泰RIP系统。蒙泰是国产写真机比较常用的打印输出RIP系统，但蒙泰程序常用的图片格式为JPG、TIF等格式，因此，使用国产写真机打印输出，我们需要将CAD文件进行图片格式转换，将CAD的DWG格式转换为JPG或者TIF图片格式，这样就可以方便在蒙泰里进行图片导入与使用写真机进行打印输出。



　　简要方法如下：



　　第一步：ctri+p，打开打印面板，出现AutoCAD打印对话框界面，在打印机/绘图仪下拉菜单出现了pdfFactory Pro打印机；如果一时半会找不到免费破解版pdfFactory Pro也没太大关系，AutoCAD自带了PDF打印机，可以用系统自带的DWG to PDF.pc3，同样可以打印PDF图纸文档，对于导出图纸的质量来说，差别不大，只是不同的虚拟打印机内置的纸张规格大小略有不同，可以根据个人习惯选择使用pdfFactory或者系统自带的DWG to PDF.pc3；



　　第二步：打印范围选择窗口，然后单击确定按钮，保存到指定位置；



　　第三步：然后利用Photoshop软件将矢量的PDF转换成符合要求的位图文件JPG格式，把刚才保存的PDF文件用PS打开，出现对话框，调整符合制图要求的分辨率数值，此处按照印刷常规要求300像素为例调整好数值，然后按确认导入到PS，此时Photoshop界面出现了一个透明底色的图纸，竖版的，不符合看图习惯，只要用PS的[图像]——[图像旋转]——[90度（逆时针）]，把图纸旋转一下。



　　第四步：转换JPG格式，此刻点PS的[文件]——[存储为]——[JPEG]即可（选择好保存路径），这一步可以对图像进行保存成JPG格式，也可对图像进行填充或其他编辑处理。



　　从上述几步骤操作完成后，就可以完成CAD的DWG格式文件到JPG的图片文件转换了，转换完成后，可以通过蒙泰进行导入与写真机连接打印了。
